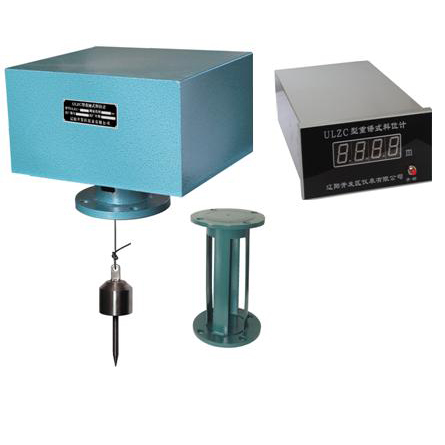

JCZC-2重錘式料位計 測固體粉料

•

新一代智能化的重錘物位計，測量系統特別適用于其他料位儀因為灰塵，蒸汽，溫度等影響不能工作的，要求苛刻的測量場合。特別適合水泥廠各種料倉和發電廠粉倉，灰倉的惡劣環境。

眾所周知超聲式料位計，由于易受粉塵、溫度影響，不規則料面對入射波的不確定反射及無效回波的影響，使之對水泥廠物料的測量效果急劇惡化，業內較一致的觀點認為：應用于液位測量有較好的效果。

雷達式料位計分為廉價的5.8GHZ脈沖雷達和成本較高的24GHz連續波雷達（FMCW），前者基本上只能用于液位測量，后者雖可用于散料測量，但由于物料對雷達波的反射率與物料的介電常數ε有關，而水泥廠大部分物料不利于反射，因此，應用效果仍然不佳。此外散料不規則料面對入射波的不確定反射及多次反射造成的嚴重干擾更使測量劣化。

重錘式料位計的原理是通過電機驅動測錘在庫內上下移動來測量料位的，很顯然它是不受料面形狀，物料形態及粉塵影響的，對于不同的物料只需更換相應的測錘即可。此外重錘料位計被設計成由控制計算機自動進行定時測量，每次測量，重錘與物料接觸的時間***為0.5秒，其他狀態下重錘均位于上限位（庫頂），也就避免了由物料所引起的磨損，掛料和機械損傷等接觸式料位計缺陷。

由于液料的測量有較多的方法可供選擇，一般不必使用重錘式，因此重錘式料位計主要用于散料的測量并在某些場合具有無可替代的優勢。此外重錘式料位計的量程***大可達170m，因此在大量程的使用場合，重錘式更具有明顯的******優勢。水泥廠的料位測量幾乎都是散料，并且量程較大，這些要求正好符合重錘式的特點。因此，用xj****的控制和伺服技術與傳統的重錘測量原理結合起來生產的新一代重錘式料位計，對于水泥廠的料位測量是一個很好的解決方案。料位計在水泥廠的大量實踐已經證明了這一點。

    主要技術指標

    1.傳感器

    測量范圍：0～40m（特殊規格可協商）

    測量精度：±3cm

    重復性：±1％

    分辨率：±3cm

    探測速度：0.15m/s

    測量帶：φ2不銹鋼鋼絲繩

    重錘重量：5Kg

    2.控制顯示儀表

    電源電壓：220VAC±10％50Hz±1Hz

    功耗：靜止時5W運動時55W

    一次表二次表環境溫度：-30℃～+60℃測量溫度：600℃

    數字顯示：0.00～40..00（m）

    電流輸出：4～20mA

    輸出信號精度：±0.1％

    定時時間：1～6999分鐘（或按用戶要求定）

    與傳感器***大距離：0.5km

    重量：5kg

    外形尺寸：高155×寬80×長135

    開孔尺寸：高（150+1）×寬（75+1）
